Relevadores - Circuitos de Potencia.
El relevador es un interruptor controlador por electricidad. Es un dispositivo electromecánico que nos permite controlarel paso de la corriente.

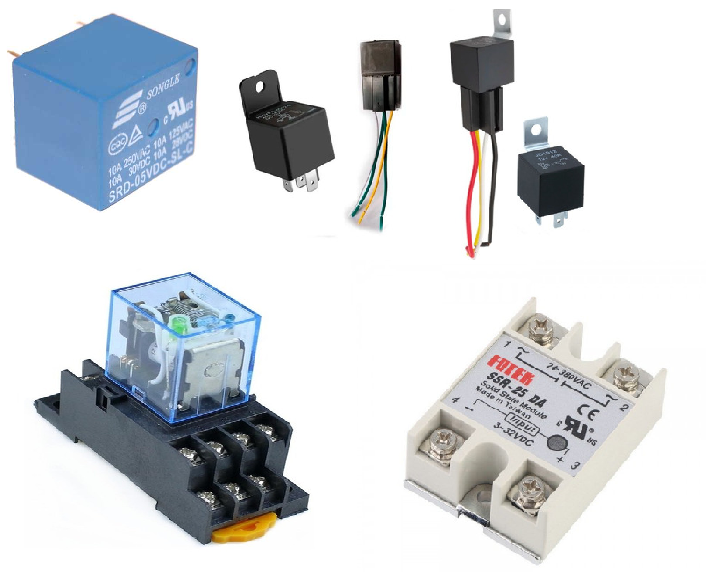

Existen diferentes tipos de relevadores, como los electrónicos, automotrices, industriales, entre otros, que sin importar su aplicación su principio es prácticamente el mismo. El cual es controlar grandes potencias apartir de pequeñas potencias.
Ventajas
- Son económicos.
- Fácil conexión.
- Existe una gran diversidad que se acopla a nuestras necesidades.
- Existe una gran diversidad que se acopla a nuestras necesidades.
Desventajas
- Tienden a dañarse mecánicamente.
- No pueden trabajar a grandes velocidades.
- El tiempo de vida es muy corto.
Funcinamiento
El funcionamiento de un relevador es gracias al electroimán interno, es decir, cuando alimentamos a la bobina con el voltaje requerido se crea un campo magnético con la fuerza necesaria para jalar o empujar el contacto de la conexión COMÚN.
Caractéristicas.
Como ya se mencionó anteriormente, existe una gran diversidad de relevadores y con conexiones diferentes, pero los fabricantes colocan en sus dipositivos el diagrama de conexión por lo que no es necesario aprenderselos de memoria.
Aplicaciones.

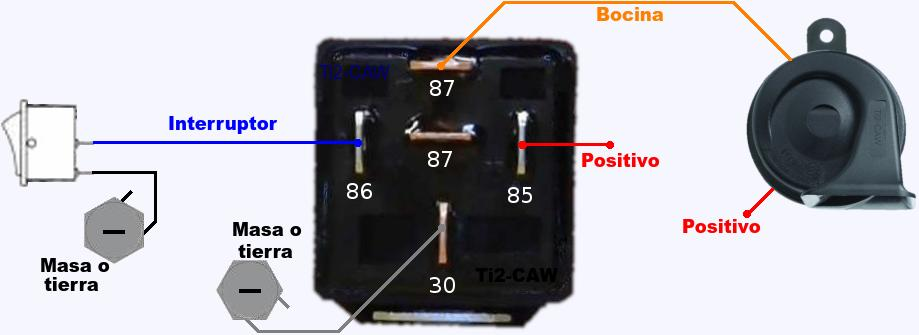

Dentro de las aplicaciones más usadas son en el sector automotriz utilizando relevadores de 12vCD y 24vCD como los más comunes en señales como el claxón, luces e intermitentes.
En el sector industrial tienen gran relevancia puesto que se utilizan para activar y desactivar
electrovalvulas neumáticas e hidráulicas, controlar lamparas indicadoras de procesos, controlar el encendido y apagado de motores, destacan los relevadores de 120VAC y 220VAC.

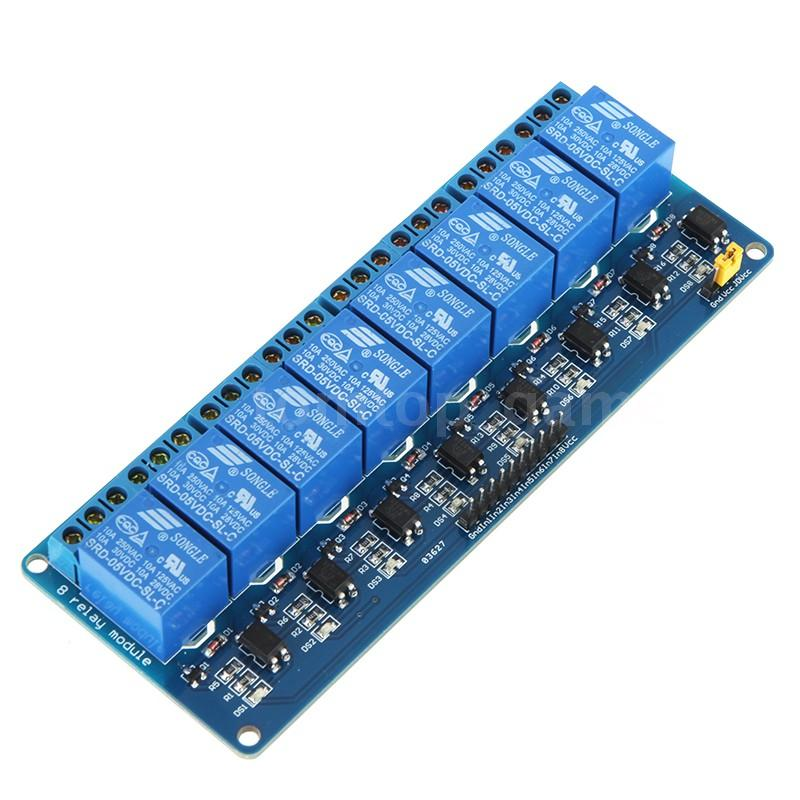

En la electrónica tienen una gran demanda en aplicaciones, puesto que la mayoria de los dispositivos IOT e interruptores wifi que hay en el mercado cuentan con un relevador en su interior.
¿Cómo se si funciona mi relevador?
Para saber si nuestro relevador aun funciona debemos utilizar un multimetro, tester o polímetro con escala de continuidad. Identificaremos las terminales de nuestra bobina y conectaremos las puntas del mutimetro sin importar la polaridad.
Debería marcar continuidad o un valor demasiado bajo, podríamos apoyarnos de las hojas de especificaciones (DATASHEETS) del relevador para corroborar la información obtenida. Si el multimetro nos indicara resistencia relativamente alta deberiamos cambiar el relevador.
Colocando el multimetro en la misma escala, lo conectamos entre la terminal del común y la terminal normalmente cerrado (NORMALLY CLOSE), deberia marcar 0 ohms o continuidad.
Si el multimetro nos indicara resistencia significaría que el relevador se encuentra dañado. Por lo que es necesario reemplazarlo.
¿Se puede reparar un relevador?
La respuesta es sí, sin embargo no es recomenable hacerlo. Los relevadores se miden en tics y es el número aproximado que puede conmutar, por ejemplo el modelo DK1a-5V-F indica que el número aproximado de tics es de 100 000 veces.
Despúes de ese número el relevador comenzará a fallar a tal punto que podria causar un corto circuito.
Esto sucede por quecuando las plaquetas internas hacen contacto se poduce un corto circuito,
que va carbonizandolas y aumentado su resistencia. Repararlo significaria limar las plaquetas para que dejaran de estar carbonizadas. Pero nuevamente, no lo recomendamos.
Conclusión.
Los relevadores a pesar de que son dispositivos demasiado antiguos, aún estan muy presentes en nuestras aplicaciones. Es importante saber elegir el relevador y dado caso diseñar el circuito.
Hoy en día existen relevadores electrónicos o relevadores de estado solido que mejoran considerablemente muchas de las caracteristicas de los relevadores convencionales, sin embargo, este tipo de relevadores tienen ciertas desventajas que se veran en otro articulo.
